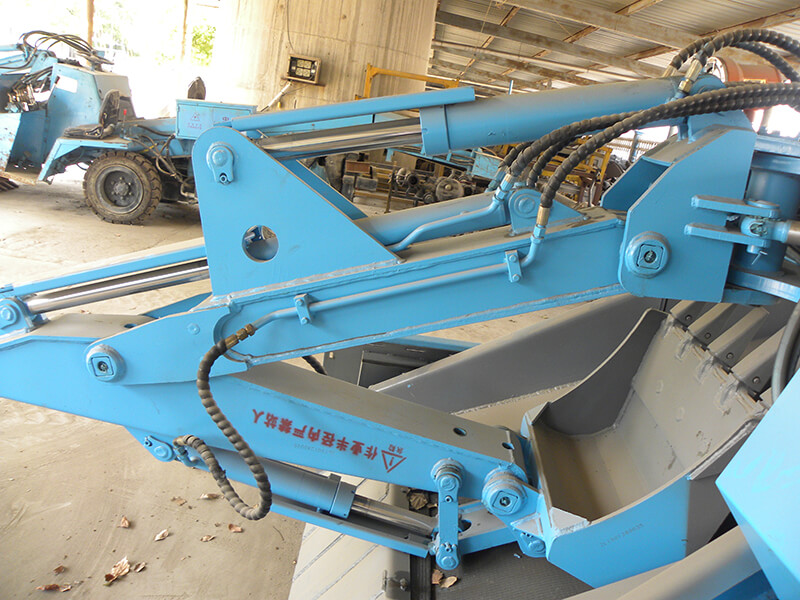

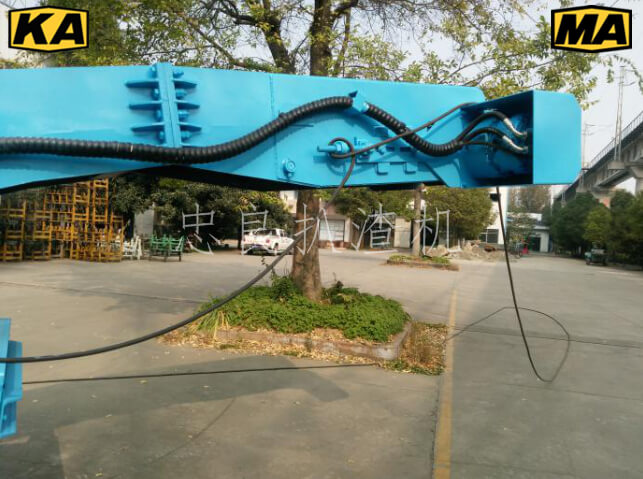

Braço de trabalho: Adote o material padrão nacional GB/T700-Q235B, a resistência à tração atinge 375-550 MPa.

Cilindro hidráulico: Todos usam cilindros de óleo de máquinas de engenharia Fujian Shanli. O impulso dos cilindros de óleo pode atingir 4500N. São usadas vedações importadas da Parker, que têm bom desempenho de vedação, longa vida útil e alta confiabilidade. Cada junta adota buchas autolubrificantes Koryo resistentes ao desgaste, que possuem melhor resistência ao desgaste.

Casquilho: Para a bucha usada na escavação, é selecionado o rolamento incrustado de grafite sólido JDB (bucha de latão de alta resistência) (ZCuZn25Al6Fe3Mn3), que possui alta resistência ao desgaste e boa resistência à corrosão e reduz os custos de manutenção em termos de uso e manutenção.

Sistema hidráulico

Após várias gerações de atualizações de produtos, o design geral do sistema hidráulico é razoável.

O sistema hidráulico adota controle de dois estágios e é equipado com um joystick piloto hidráulico, que possui boas características de controle proporcional e é fácil e conveniente de operar.

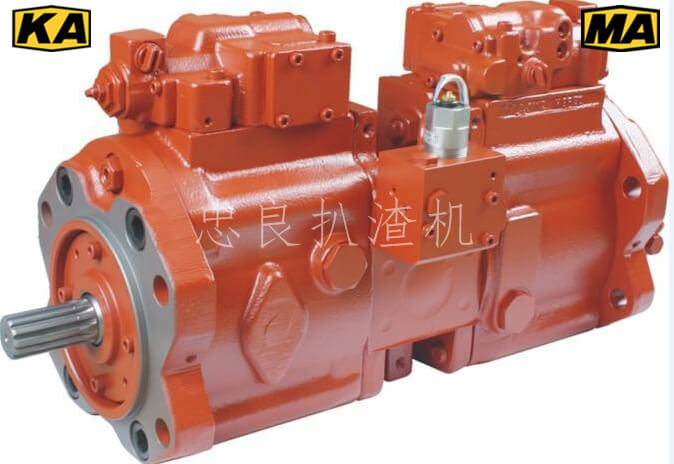

A bomba de engrenagem hidráulica adota a bomba tripla/bomba dupla produzida pela Fábrica Militar Jinan 7423, que tem forte resistência ao desgaste e resistência à poluição, alta eficiência e longa vida útil.

O sistema hidráulico adota um radiador refrigerado a ar de alta potência para garantir que a temperatura do óleo de trabalho de todo o sistema seja constante.

O filtro pode controlar o grau de poluição do sistema hidráulico para proteger a bomba de óleo e outros componentes hidráulicos, melhorando assim a limpeza do sistema hidráulico.

Parte de transporte

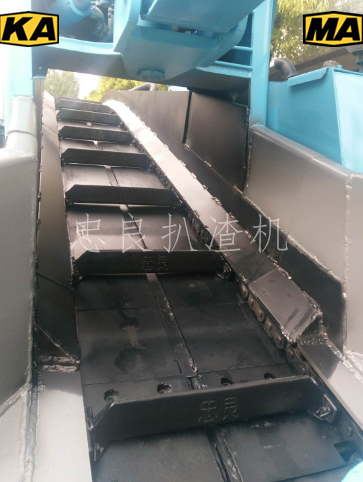

1. Ambos os lados da calha, a placa inferior e a placa da corrente de pressão são todas placas resistentes ao desgaste, que aumentam a resistência ao desgaste do transporte ao transportar materiais.

2. A roda dentada principal (escrava) é feita de liga de aço resistente ao desgaste de alta resistência para melhorar a vida útil da roda dentada.

3. O raspador é feito de material Q345B, soldado e reprocessado. É conveniente usar diferentes tipos de raspadores de acordo com as necessidades do cliente.

4. A corrente raspadora adota correntes duplas, o que aumenta a capacidade de transporte de materiais.

A corrente adota um passo de corrente de 50,8 mm e a carga de tração dessa corrente é de 277KN; a placa da corrente adota 40Mn, o Eixo do Pinoo adota 20Cr e o rolo adota GCr15. Portanto, a vida útil da corrente é maior que a da correia.

Sistema hidráulico

1. O motor de transporte adota um motor de alto torque e baixa velocidade produzido pela Zhejiang-Ningbo Yining, com um torque nominal de 2433N·M.

2. Cabos de alimentação, placas de circuito elétrico e fios de conexão de componentes elétricos são conectados por terminais de fio, e amortecimento de borracha e almofadas antivibração são instalados na caixa elétrica e nas placas de circuito para reduzir falhas de afrouxamento do circuito elétrico.

3. Os componentes elétricos utilizados são selecionados de fabricantes que atendem às normas de segurança. Os fios de conexão usados em cada circuito individual são diferenciados em cores para facilitar a manutenção. (somente para modelos não à prova de explosão)

4. Adicione um disjuntor para controlar melhor a saída do transformador. (somente para modelos não à prova de explosão)

Sistema elétrico à prova de explosão

Os principais componentes elétricos e cabos elétricos são selecionados a partir de caixas de controle elétrico à prova de explosão e cabos flexíveis aprovados por sinais de segurança.

Peça de escavação

A operação piloto é adotada, o que é mais conveniente e simples, e várias alças operacionais são selecionadas da Zhejiang Haihong Hydraulic.

Eixo

Caminhada do tipo roda, a velocidade de caminhada pode chegar a 1,3 km/h, a velocidade de transição é rápida e várias superfícies de trabalho podem ser usadas. Viragem flexível, os pneus dianteiros podem ser dirigidos, tração nas quatro rodas e os pneus são de borracha resistente ao desgaste (ou sólidos). A extremidade de entrada é equipada com um dispositivo de buffer e a direção e o estacionamento são estáveis. Adote o eixo traseiro do fabricante Fujian Jinjiang Liansheng Engineering Axle Factory/Isuzu.

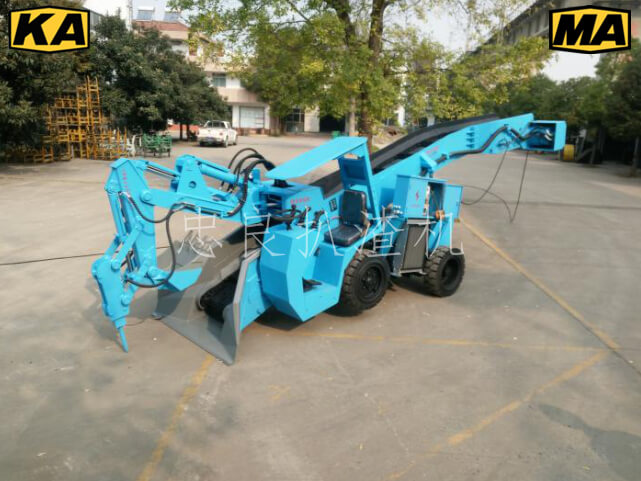

Martelo demolidor

Esta máquina pode ser equipada com um martelo demolidor integrado, que pode ser quebrado imediatamente ao encontrar pedras grandes durante a remoção de escória, o que é conveniente, rápido e seguro.

O martelo demolidor pode quebrar e manter o piso da pista e a parte inferior da lateral; pode quebrar grandes rochas e carvão após a detonação, sem a necessidade de detonação suplementar.

Não há necessidade de jateamento ao escavar estradas de carvão ou estradas de semi-carvão com dureza f≤3.

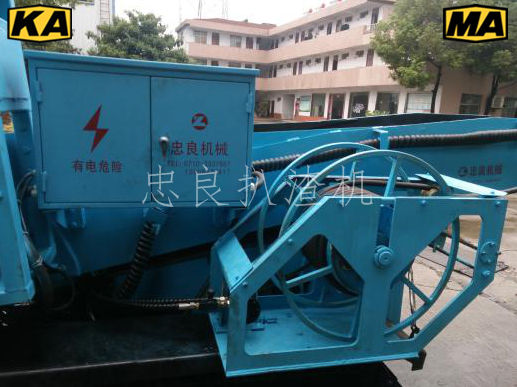

Carretel de cabo

Adote bobinas de cabos especiais que podem realizar a retração flexível e automática dos cabos quando o equipamento entra e sai do local, economiza mão de obra e recursos materiais, melhora a segurança e possui alto grau de automação, tornando o carregador de estrume mais flexível e livre para entrar e saia do site. 60 metros podem ser instalados.

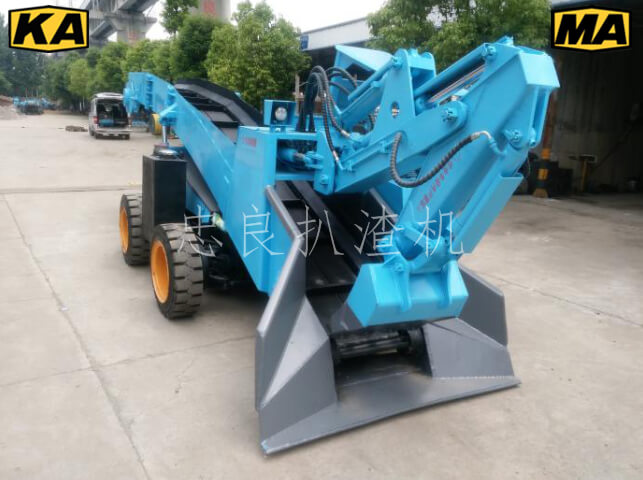

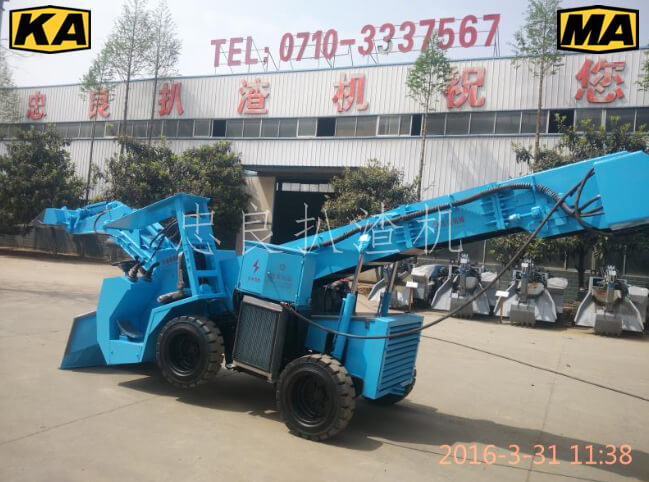

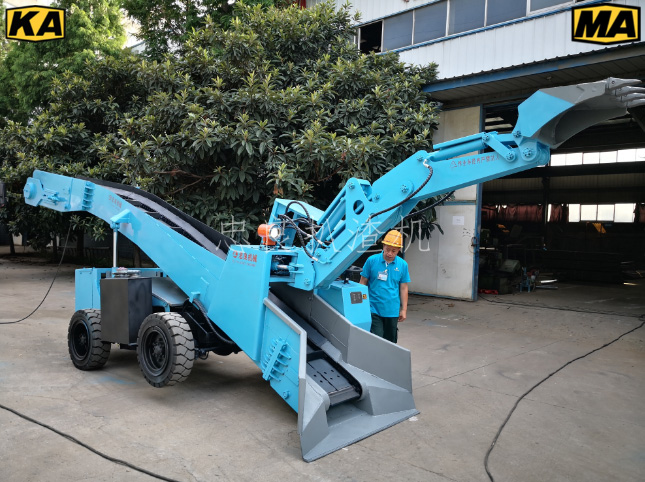

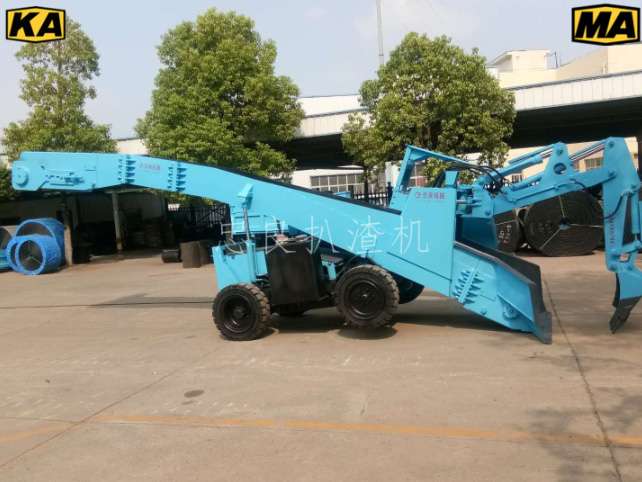

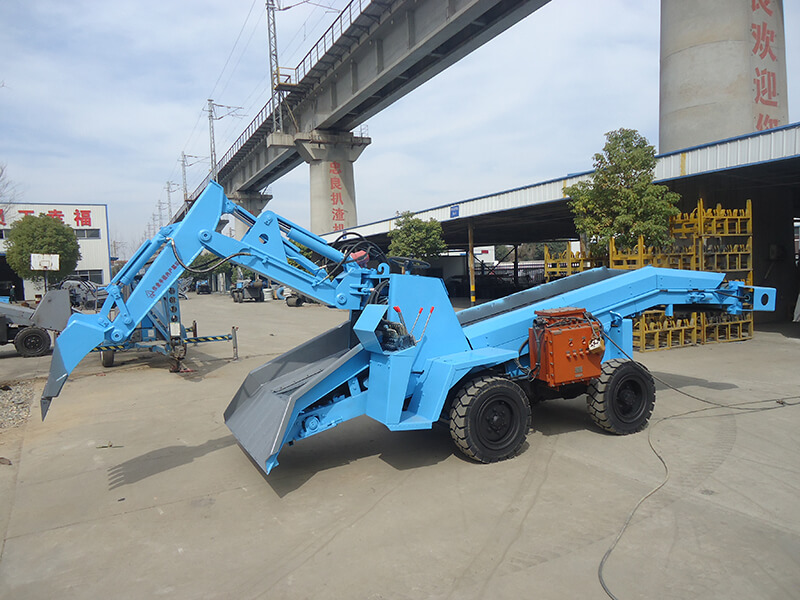

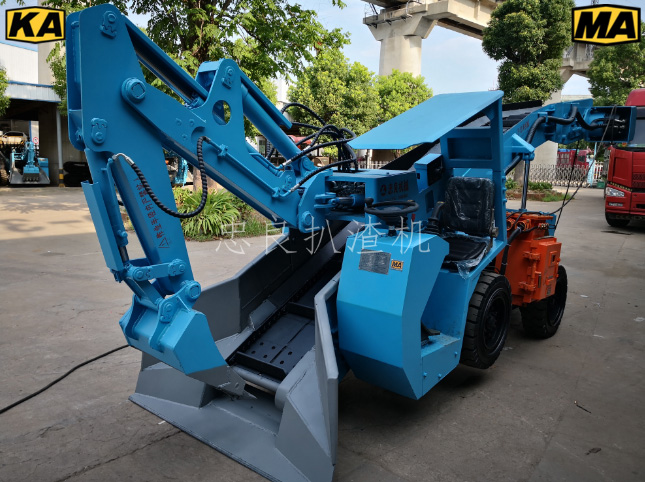

Carregador contínuo totalmente automático, fabricante de carregador contínuo, o carregador contínuo é usado principalmente em túneis subterrâneos, como minas de metal, estradas de desvio de água, etc. Sua principal função é coletar todos os tipos de cascalho de engenharia e concluir o trabalho de transporte e carregamento.
