Carregador contínuo sobre orugas ZWY-60/22L

Descrição do produto
Introdução

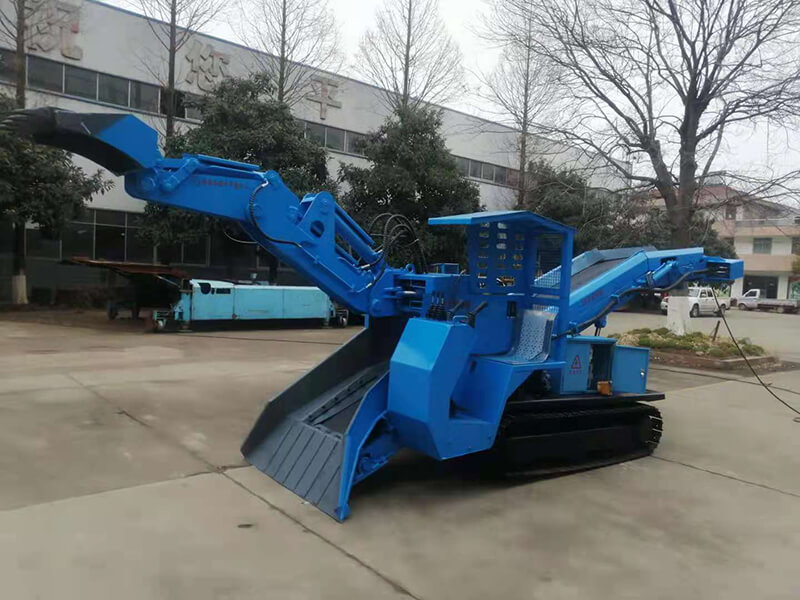

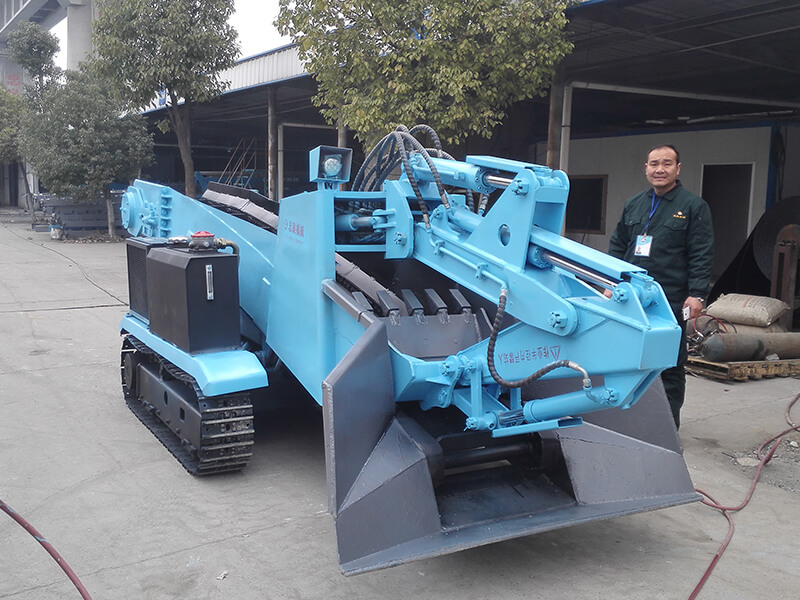

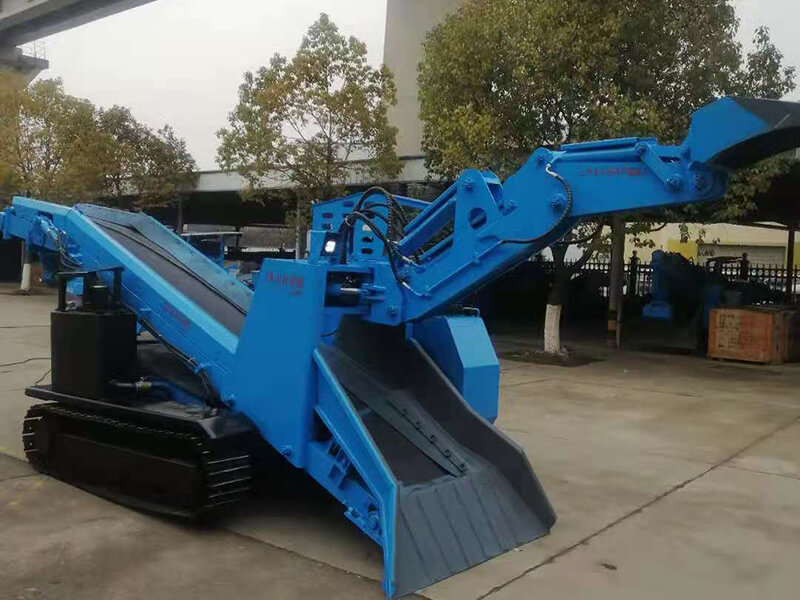

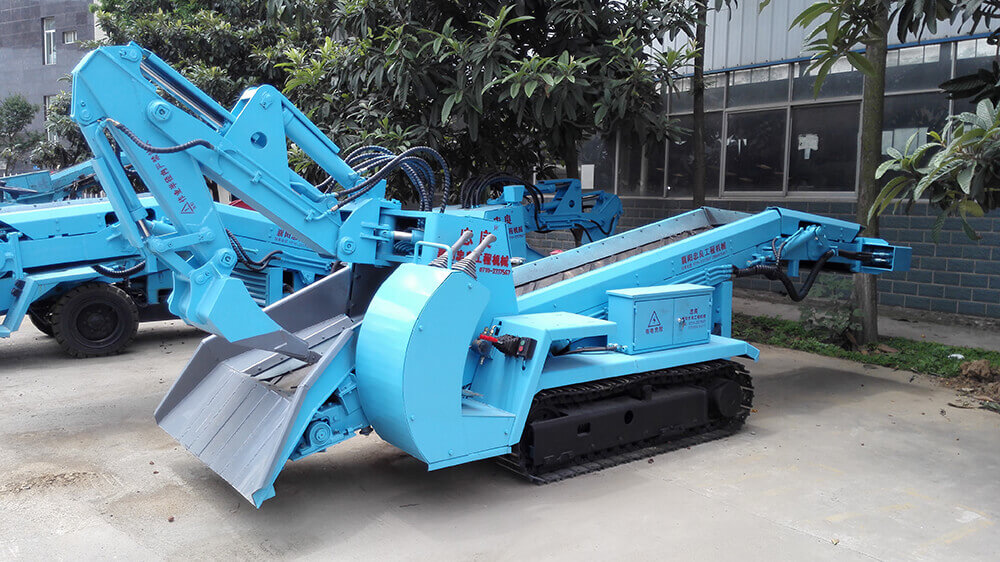

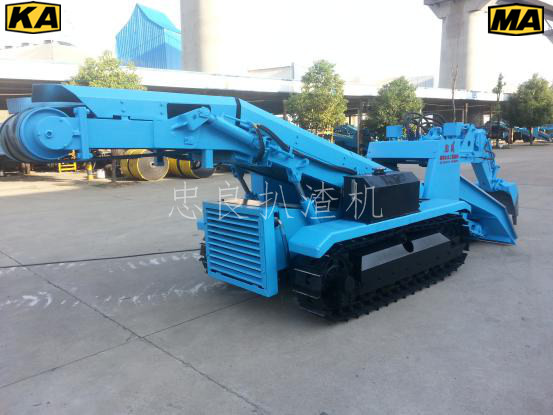

O carregador contínuo sobre orugas ZWY-60 é um tipo de equipamento de mineração para produção contínua. É usado principalmente em túneis subterrâneos, como minas de metal, estradas de desvio de água, etc. Sua função é coletar materiais de cascalho e solo para vários projetos, transportá-los e carregá-los em veículos. A máquina conta com a esteira para empurrar e remover pedras, e as pedras são recolhidas pela caçamba em sua própria correia transportadora. O transportador descarrega as rochas da cauda em caminhões basculantes, vagões de mina ou outros equipamentos de carregamento. Ao mesmo tempo, o braço de escavação da retroescavadeira também pode ser usado para pegar pedras distantes, e a caçamba também pode ser usada para limpar a face de trabalho.

É adequado para estradas com seção transversal de 2,3 × 2,3 metros ou mais. A máquina inteira é rastreada por esteira e transportadora de correia. É adequado para mineração e trabalho em faces com declives de até 15 graus. Uma máquina pode substituir a eficiência do trabalho múltiplo.

Características:

O carregador contínuo sobre orugas é um tipo de equipamento de mineração para produção contínua. É usado principalmente em túneis subterrâneos, como minas de metal, estradas de desvio de água, etc. Sua principal função é coletar todos os tipos de cascalho de engenharia e concluir o trabalho de transporte e carregamento. A vantagem do carregador contínuo sobre orugas é que a velocidade de transição é rápida e flexível e pode ser usada em várias faces de trabalho. Esta máquina adota o sistema hidráulico militar doméstico, a ação adota controle piloto hidráulico, fácil de operar, transmissão eletro-hidráulica, coleta de escavação, transporte, caminhada, carregamento de quatro funções em uma; esta máquina adota andar sobre esteiras, forte força de escalada, estrutura compacta, ampla faixa de pick-up, pode carregar pedras em toda a seção, sem deixar becos sem saída e não precisa de ajuda manual para limpar a face de trabalho, o que reduz a intensidade do trabalho de trabalhadores.

O carregador contínuo sobre orugas é adequado para face de trabalho de 2,3 x 2,3m, caminhada de esteira, adequado para face de trabalho dentro de 15 graus.

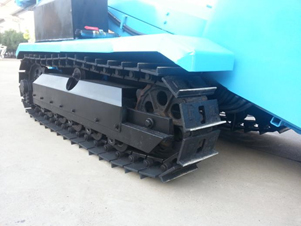

1. Sistema de caminhada: O rastreador Shantui é adotado e a inclinação de trabalho é de cerca de 15 graus. Com o motor hidráulico Yining, a esteira pode andar livremente em uma inclinação de 15 graus, com boa segurança e estabilidade. O cinto é um cinto sem fim. Verificou-se que não há problema com materiais finos e escória fina em uma inclinação de cerca de 8-15 graus.

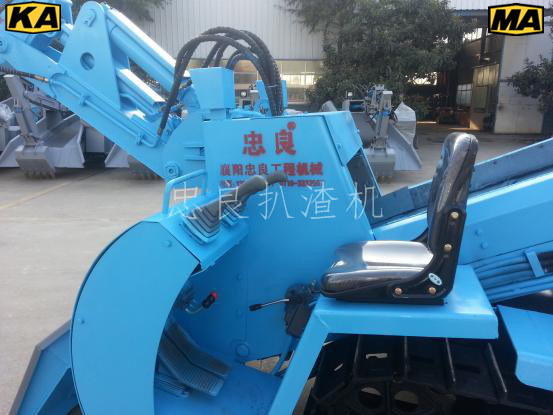

Sistema operacional piloto hidráulico Fácil e flexível

Este modelo adota um projeto de válvula de operação piloto hidráulica. Comparado com o método de operação por joystick, este sistema operacional é mais fácil, mais flexível e não cansa os braços. O operador também pode economizar muita força física.

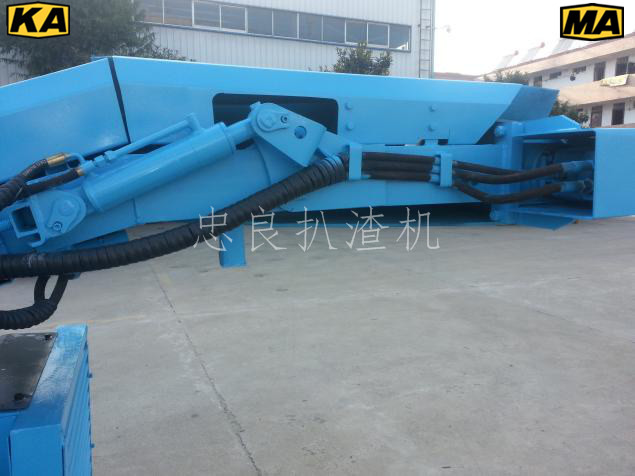

Rack de transporte dobrável

As minas pequenas têm uma pequena superfície de trabalho e muitas curvas. A desvantagem do equipamento grande é que a transferência de movimento permanece inalterada e alguns equipamentos grandes não podem entrar na operação. Este veículo adota um design dobrável traseiro, que pode ser dobrado em 1 metro quando há uma curva, encurtando o comprimento de toda a máquina, garantindo a transferência flexível da máquina e melhorando a eficiência do equipamento.


Tambor hidráulico

Atualmente, o sistema de transporte do carregador contínuo no mercado é dominado por tambores elétricos, e a instabilidade de tensão nas minas levará ao fenômeno de queima de tambores elétricos. A Zhongliang usa um tambor hidráulico como potência, o que foi verificado até agora, e resolve a influência da instabilidade da tensão da mina no carregador contínuo.

Opcional

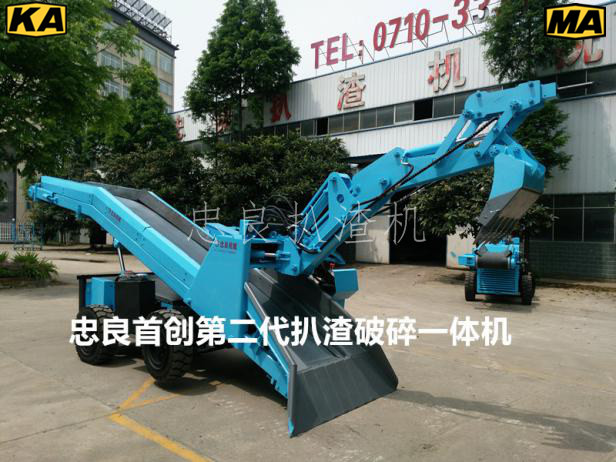

Martelo demolidor

Esta máquina pode ser equipada com um martelo demolidor integrado, que pode ser quebrado imediatamente ao encontrar pedras grandes durante a remoção de escória, o que é conveniente, rápido e seguro.

O martelo demolidor pode quebrar e manter o piso da pista e a parte inferior da lateral; pode quebrar grandes rochas e carvão após a detonação, sem a necessidade de detonação suplementar.

Não há necessidade de jateamento ao escavar estradas de carvão ou estradas de semi-carvão com dureza f≤3.

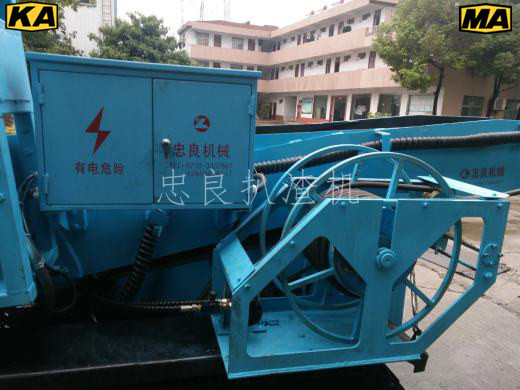

Carretel de cabo

Adote bobinas de cabos especiais que podem realizar a retração flexível e automática dos cabos quando o equipamento entra e sai do local, economiza mão de obra e recursos materiais, melhora a segurança e possui alto grau de automação, tornando o carregador de estrume mais flexível e livre para entrar e saia do site.

Parâmetro técnico
Modelo ZWY-60/22L
Desempenho Unidade Parâmetros
Capacidade de carga m3/h ≥60
Peso Kg 4480±5%
Seção de trabalho aplicável m ≥2.3×2.3
Largura interna da pista mm 1050
Raio mínimo de giro m ≤14
Distância ao solo (L) mm ≥210
Largura de escavação mm ≥3000
Distância de escavação mm ≥1500
Largura de carregamento mm ≥600
Altura de escavação mm ≥1600
Altura de descarga mm ≥1500
Profundidade de escavação mm ≥400
Comprimento de carregamento mm 1400
Capacidade de rampa ° ≤15
Velocidade da correia transportadora m/s 0.75±5%
Capacidade de entrega m3/h ≥60
Potência do motor principal kW 22.0
Velocidade de viagem m/s 0.3±5%
Pressão nominal de trabalho MPa 15
Tamanho da embalagem Comprimento (mm) 6570/5470±50
Largura (mm) 1700±50
Altura (mm) 1580±50
