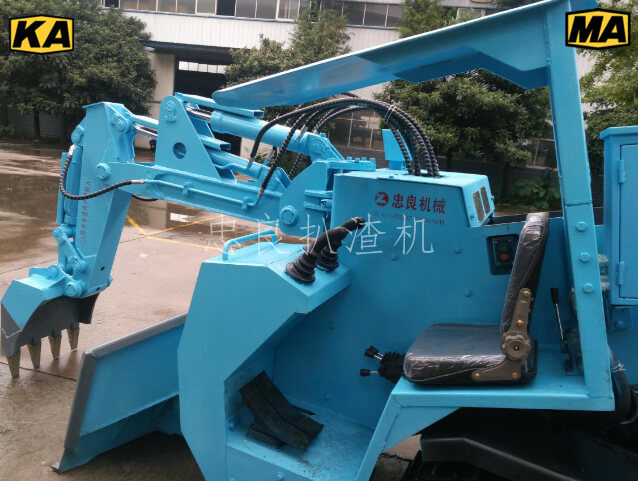

1, Parte da escavação: A operação piloto é adotada, o que é mais conveniente e simples. Vários manípulos operacionais são selecionados da Zhejiang---Zhejiang Haihong Hydraulics.

2. Braço de trabalho: Adote o material padrão nacional GB/T700-Q235B, a resistência à tração atinge 375-550 MPa.

3. Cilindro hidráulico: Todos usam cilindros de óleo de máquinas de engenharia Fujian Shanli. O impulso dos cilindros de óleo pode atingir 4500N. São usadas vedações importadas da Parker, que têm bom desempenho de vedação, longa vida útil e alta confiabilidade. Cada junta adota buchas autolubrificantes Koryo resistentes ao desgaste, que possuem melhor resistência ao desgaste.

4. Casquilho: Para a bucha usada na escavação, é selecionado o rolamento incrustado de grafite sólido JDB (bucha de latão de alta resistência) (ZCuZn25Al6Fe3Mn3), que possui alta resistência ao desgaste e boa resistência à corrosão e reduz os custos de manutenção em termos de uso e manutenção.

Sistema hidráulico:

Após várias gerações de atualizações de produtos, o design geral do sistema hidráulico é razoável para garantir a estabilidade de trabalho.

O sistema hidráulico adota controle de dois níveis, equipado com joystick piloto hidráulico doméstico, possui boas características de controle proporcional e é fácil e conveniente de operar.

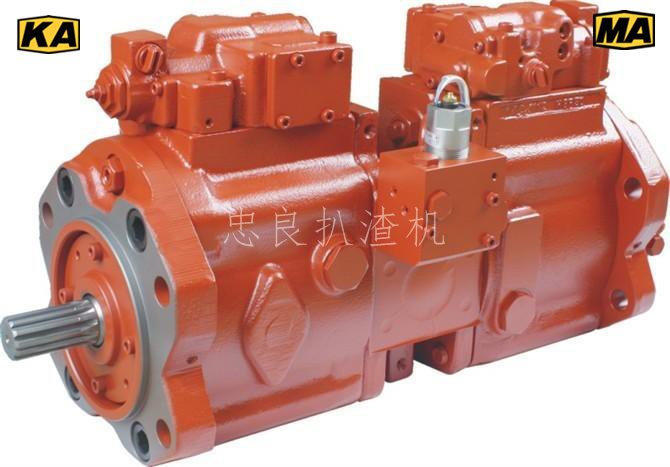

A bomba de engrenagem hidráulica adota a bomba tripla/bomba dupla produzida pela Fábrica Militar Jinan 7423, que tem forte resistência ao desgaste e resistência à poluição, alta eficiência e longa vida útil.

O sistema hidráulico adota um radiador refrigerado a ar de alta potência para garantir que a temperatura do óleo de trabalho de todo o sistema seja constante.

O filtro pode controlar a poluição do sistema hidráulico para proteger a bomba de óleo e outros componentes hidráulicos e melhorar a limpeza do sistema hidráulico.

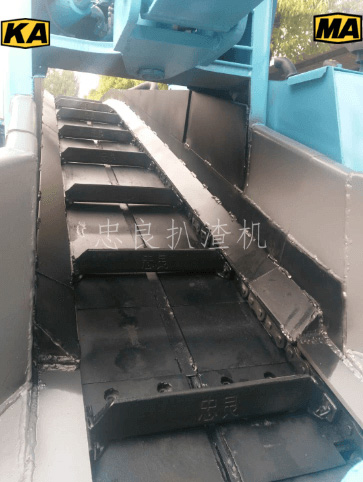

Parte de transporte

1. Ambos os lados da calha, a placa inferior e a placa da corrente de pressão são todas placas resistentes ao desgaste, que aumentam a resistência ao desgaste do transporte ao transportar materiais.

2. A roda dentada principal (escrava) é feita de liga de aço resistente ao desgaste de alta resistência para melhorar a vida útil da roda dentada.

3. O raspador é feito de material Q345B, soldado e reprocessado. É conveniente usar diferentes tipos de raspadores de acordo com as necessidades do cliente.

4. A corrente raspadora adota correntes duplas, o que aumenta a capacidade de transporte de materiais.

5. A corrente adota um passo de corrente de 50,8 mm e a carga de tração dessa corrente é de 277KN; a placa da corrente adota 40Mn, o Eixo do Pinoo adota 20Cr e o rolo adota GCr15. Portanto, a vida útil da corrente é maior que a da correia.

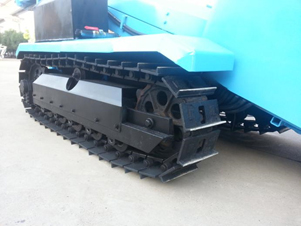

Parte móvel do chassi:

1. A pista de caminhada é fornecida pela Shantui. Melhorar a qualidade da pista.

2. Andar tipo esteira, as esteiras esquerda e direita são destacáveis, o que é conveniente para uso em ambientes onde a desmontagem e montagem são necessárias.

3. A roda motriz e a roda guia são feitas de material de aço fundido ZG40SiMn, que possui uma longa vida útil e alta resistência.

4. O rastreador adota placa de nervura única de passo 101 resistente, que pode agarrar o solo com mais firmeza e subir com mais força.

Sistema elétrico à prova de explosão: Os principais componentes elétricos e cabos elétricos à prova de explosão são selecionados a partir de caixas de controle elétrico à prova de explosão e cabos flexíveis aprovados por sinais de segurança.

Martelo demolidor

Esta máquina pode ser equipada com um martelo demolidor integrado, que pode ser quebrado imediatamente ao encontrar pedras grandes durante a remoção de escória, o que é conveniente, rápido e seguro.

O martelo demolidor pode quebrar e manter o piso da pista e a parte inferior da lateral; pode quebrar grandes rochas e carvão após a detonação, sem a necessidade de detonação suplementar.

Não há necessidade de jateamento ao escavar estradas de carvão ou estradas de semi-carvão com dureza f≤3.

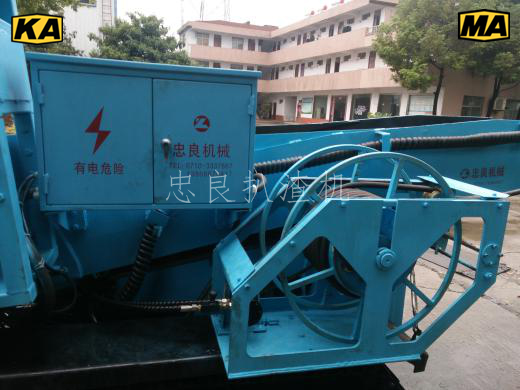

Carretel de cabo

Adote bobinas de cabos especiais que podem realizar a retração flexível e automática dos cabos quando o equipamento entra e sai do local, economiza mão de obra e recursos materiais, melhora a segurança e possui alto grau de automação, tornando o carregador de estrume mais flexível e livre para entrar e saia do site.
