ZWY-80/22L Crawler-Belt Mucking Loader

Descrição do produto
Introdução

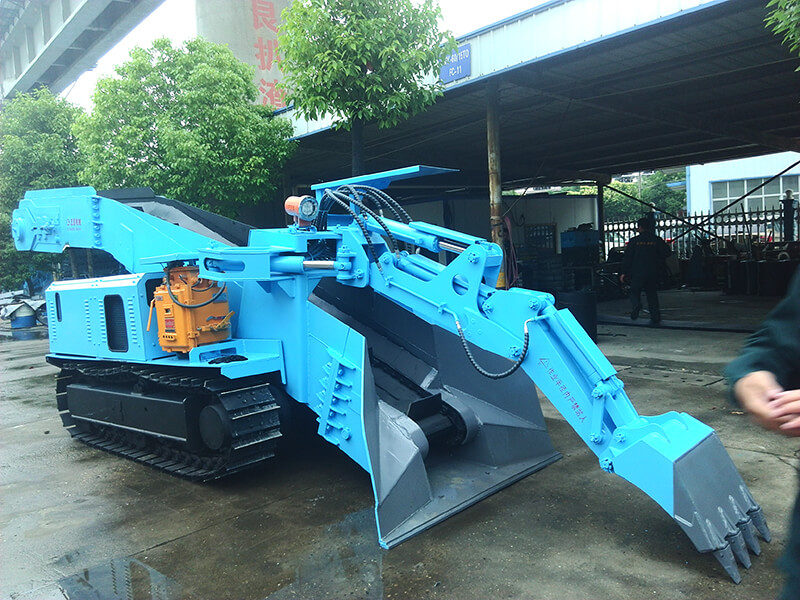

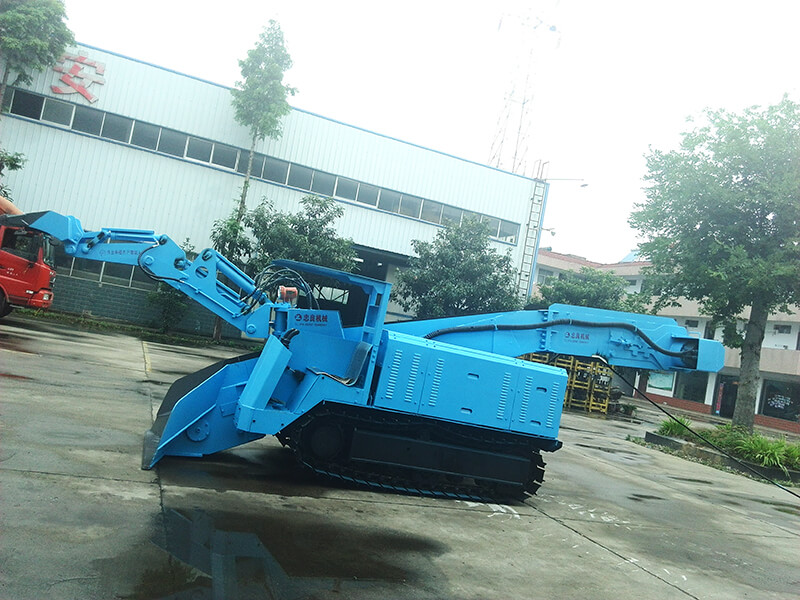

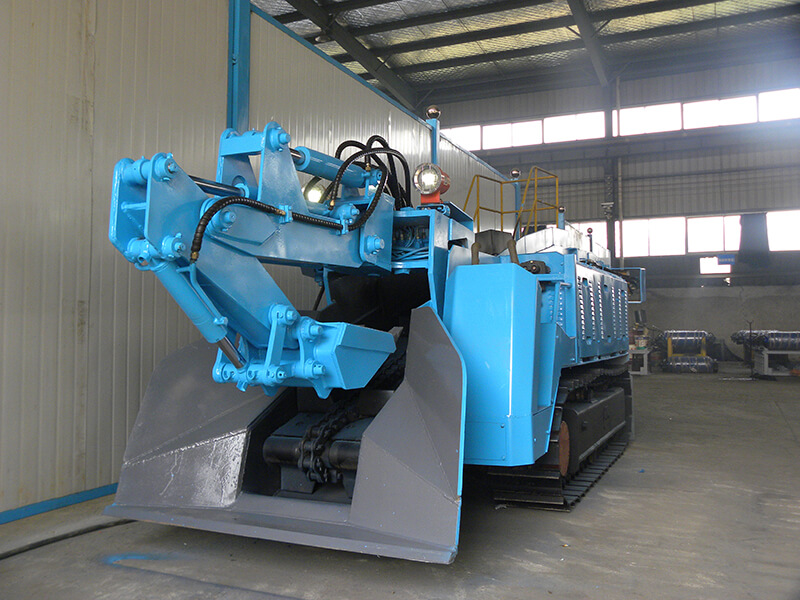

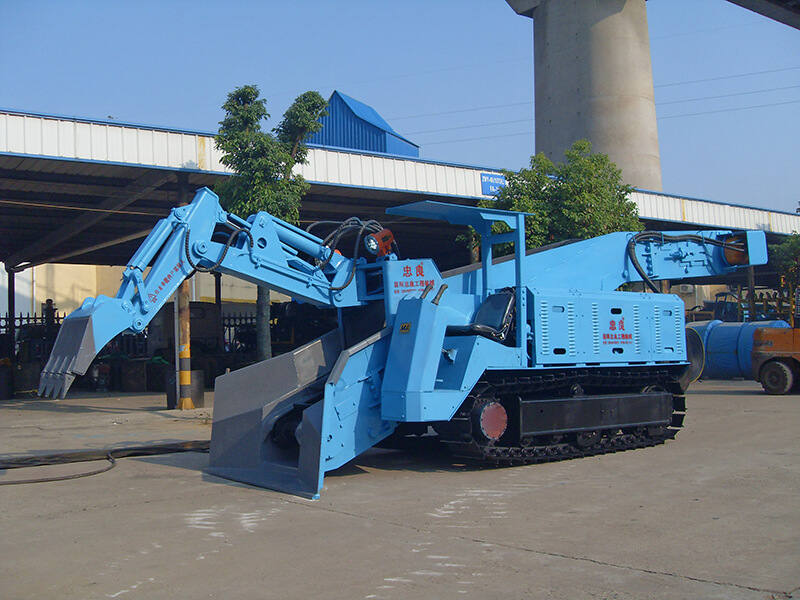

O carregador contínuo sobre orugas ZWY-80 é usada principalmente para operações de mineração em cavernas com espaços estreitos, como minas de metal, estradas de desvio de água, etc. Sua função é coletar materiais de cascalho e solo para vários projetos, transportá-los e carregá-los em veículos. A máquina conta com a esteira para empurrar e remover pedras, e as pedras são recolhidas pela caçamba em sua própria correia transportadora. O transportador descarrega as rochas da cauda em caminhões basculantes, vagões de mina ou outros equipamentos de carregamento. Ao mesmo tempo, o braço de escavação da retroescavadeira também pode ser usado para pegar pedras distantes, e a caçamba também pode ser usada para limpar a face de trabalho.

É adequado para estradas com seção transversal de 2,5 × 2,5 metros ou mais. A máquina inteira é rastreada por esteira e transportada por correia. É adequado para mineração e trabalho em faces com declives de até 15 graus. Uma máquina pode substituir a eficiência do trabalho múltiplo.

Parâmetro técnico
Modelo ZWY-80/22L0 P1
Desempenho Parâmetros
Capacidade de carga (m³/h) ≥80
Peso(kg) 4200±5%
Seção de trabalho(m) ≥2.4×2.4
Raio mínimo de giro(m) -
Distância ao solo (mm) 270
Largura de escavação (mm) 3650
Distância de escavação (mm) 1700
Altura de escavação (mm) 2580
Altura de carregamento (mm) 1500
Profundidade de escavação (mm) 630
Comprimento de carregamento (mm) 1800
Capacidade de rampa (°) ≤12
Velocidade do transportador (m/s) 0.75±5%
Potência total do motor (kW) 22
Velocidade de viagem(km/h) 0.72±5%
Pressão nominal de trabalho (Mpa) 15
Resistência do isolamento elétrico Trifásico (MΩ) >1.5
Interphase(MΩ) >1.5
Dimensões Comprimento (mm) 6500/5500±50
Largura (mm) 1810±50
Altura (mm) 1750±50
Nota: Devido à otimização e atualização do produto, se os parâmetros forem diferentes, consulte o produto real.

1.Sistema de caminhada: O uso de esteiras Shantui garante a qualidade, e a inclinação é de cerca de 10-15 graus, o que resolve o perigo oculto de o pneu ficar instável quando há água a 10-15 graus e a fraqueza do próprio pneu que não é propício para escalando. Falhas facilmente danificadas em encostas.

2.Bomba hidráulica: A bomba militar é selecionada, que é forte em resistência ao desgaste e resistência à poluição, alta eficiência e longa vida útil.

3.Motor hidráulico: Usando o motor hidráulico Yining, a pista pode andar livremente em cerca de 10-15 graus, com boa segurança e estabilidade.

4.Sistema de transporte: O cinto é um cinto sem fim. Verificou-se que não há problema com materiais finos e escória em declives de cerca de 8-15 graus. É muito prático e resolve o problema de segurança ao caminhar em pequenos desníveis.

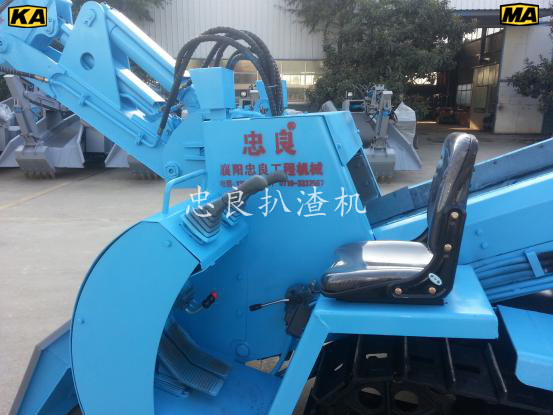

Sistema operacional piloto hidráulico Fácil e flexível

Este modelo adota um projeto de válvula de operação piloto hidráulica. Comparado com o método de operação por joystick, este sistema operacional é mais fácil, mais flexível e não cansa os braços. O operador também pode economizar muita força física.

Inclinação Aplicável e Tipo de Mina

1. Adequado para cerca de 8-15 graus.

2. Aplicável às estradas de túneis de minas de ouro, minas de carvão, minas de chumbo-zinco, minas de cobre, minas de alumínio e outras minas de metal.

3. Adequado para superfícies de trabalho acima de 2,5*2,4 metros.

Processo de manufatura

1. Tratamento de recozimento: Depois que as peças estruturais são processadas, elas são temperadas a uma alta temperatura de 650°C para eliminar o estresse interno, melhorar a resistência à torção das peças estruturais e garantir a estabilidade das peças estruturais.

A Zhongliang possui equipamentos de fabricação modernos, como fresadora, mandriladora, torno CNC, furadeira radial, máquina de corte, dobradeira, máquina de corte por chama e outros equipamentos avançados de alta tecnologia em larga escala.

A estrutura do pórtico usa chapas de aço de 30 espessura da WISCO para os pontos de apoio; 12 placas de aço grossas são usadas em ambos os lados da estrutura do pórtico para garantir a estabilidade das partes estruturais.

2. Tratamento por jateamento de peças estruturais: Depois que todas as partes estruturais de Zhongliang Machinery são soldadas, a superfície da peça de trabalho é reforçada pelo tratamento da máquina de jateamento, a resistência à fadiga do produto é melhorada, a concentração de tensão é eliminada e a adesão da tinta ao estrutural partes é aumentada.

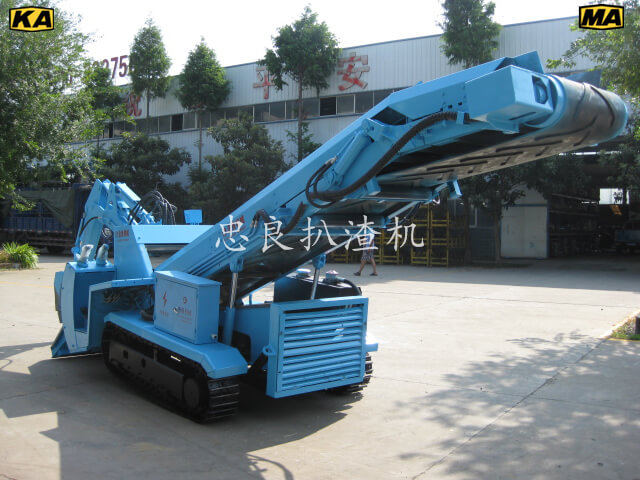

Rack de transporte dobrável

As minas pequenas têm pequenas superfícies de trabalho e muitas curvas. A desvantagem do equipamento grande é que a transferência de movimento permanece inalterada e alguns equipamentos grandes não podem entrar na operação. Este carro adota um design dobrável traseiro, que pode ser dobrado em 1 metro quando há uma curva, encurtando o comprimento de toda a máquina.

Tambor hidráulico

Atualmente, o sistema de transporte no mercado é dominado por tambores elétricos, e a instabilidade de tensão em minas subterrâneas levará ao fenômeno de queima de tambores elétricos. A Zhongliang usa rolos hidráulicos como energia, o que resolve a influência da instabilidade da tensão da mina na máquina.


Sistema operacional piloto hidráulico Fácil e flexível

Este modelo adota um projeto de válvula de operação piloto hidráulica. Comparado com o método de operação por joystick, este sistema operacional é mais fácil, mais flexível e não cansa os braços. O operador também pode economizar muita força física.

Rack de transporte dobrável

As minas pequenas têm pequenas superfícies de trabalho e muitas curvas. A desvantagem do equipamento grande é que a transferência de movimento permanece inalterada e alguns equipamentos grandes não podem entrar na operação. Este carro adota um design dobrável traseiro, que pode ser dobrado em 1 metro quando há uma curva, encurtando o comprimento de toda a máquina.

Opcional

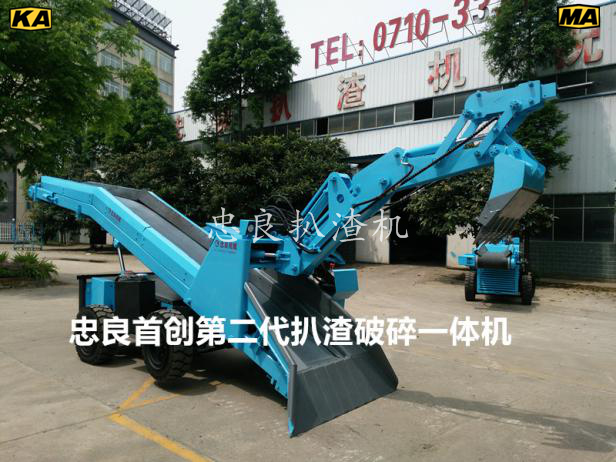

Martelo demolidor

Esta máquina pode ser equipada com um martelo demolidor integrado, que pode ser quebrado imediatamente ao encontrar pedras grandes durante a remoção de escória, o que é conveniente, rápido e seguro.

O martelo demolidor pode quebrar e manter o piso da pista e a parte inferior da lateral; pode quebrar grandes rochas e carvão após a detonação, sem a necessidade de detonação suplementar.

Não há necessidade de jateamento ao escavar estradas de carvão ou estradas de semi-carvão com dureza f≤3.

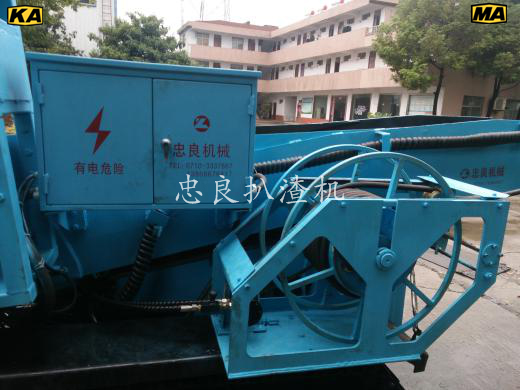

Carretel de cabo

Adote bobinas de cabos especiais que podem realizar a retração flexível e automática dos cabos quando o equipamento entra e sai do local, economiza mão de obra e recursos materiais, melhora a segurança e possui alto grau de automação, tornando o carregador de estrume mais flexível e livre para entrar e saia do site.
